​Kako deluje DTH (Down-The-Hole) rudarska vrtalna naprava?

Kako deluje DTH (Down-The-Hole) rudarska vrtalna naprava?

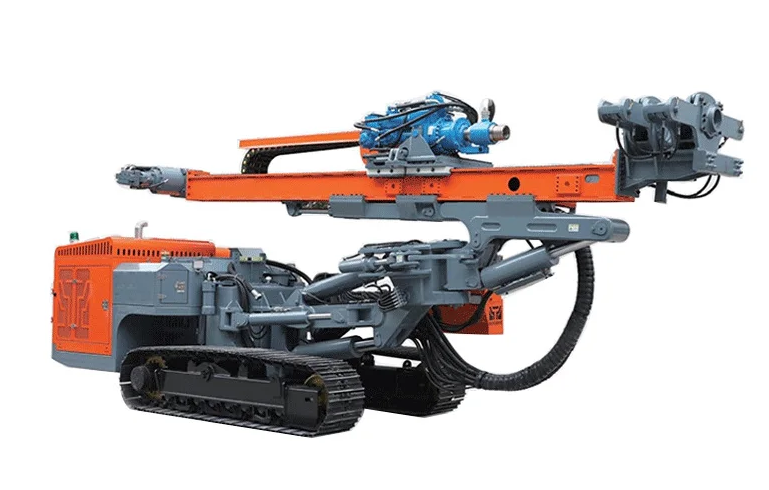

Kladivo Down-The-Hole (DTH) je zmogljiva in učinkovita tehnologija vrtanja, ki se pogosto uporablja v rudarstvu, kamnolomih in vrtanju vodnjakov. Arudarska vrtalna napravaopremljen s sistemom DTH, je še posebej učinkovit pri prodiranju v trde, abrazivne skalne formacije, kjer so lahko druge metode počasne ali povzročajo pretirano obrabo nastavkov. Temeljno načelo, ki ločuje DTH, je postavitev udarnega mehanizma – kladiva – neposredno za svedrom na dnu vrtine in ne na vrhu vrtalne verige. Ta konfiguracija omogoča neposreden prenos energije na skalo, kar ima za posledico višje stopnje penetracije in bolj ravne luknje.

Osrednje komponente sistema DTH na rudarski vrtalni napravi so zgornji substrat ali adapter za steblo, zunanje ohišje kladiva, bat (kladivo), povratni ventil in sveder. Celoten sklop je pritrjen na dno vrtalne verige. Proces poganja visokotlačni stisnjen zrak, ki ga dovaja velik zračni kompresor na površini, ki je sestavni del paketa rudarske vrtalne naprave. Ta zrak potuje po obroču med vrtalnimi palicami in ohišjem kladiva. Del tega zraka je prav tako usmerjen skozi središče vrtalne verige, da pomaga očistiti odrezke, vendar je primarni tok za delovanje kladiva skozi obroč.

Cikel vrtanja se začne, ko visokotlačni zrak vstopi v sklop kladiva skozi odprtine v zgornjem delu. Zračni tlak poganja bat navzgor, stisne vzmet ali ustvari zračno blazino. Ko bat doseže vrh svojega giba, odkrije zračni kanal, ki preusmeri visokotlačni zrak na vrh bata. Ta hitra sprememba tlaka močno potisne bat navzdol na zadnjo stran svedra. Energija udarca se prenese neposredno iz bata na sveder, ki nato zdrobi skalo pod seboj. Ta cikel dviganja in udarjanja se ponovi večkrat na sekundo, običajno med 10 in 30 Hz, odvisno od zasnove kladiva in zračnega tlaka.

Hkrati sistem učinkovito odstranjuje ostanke kamnin. Ko je zrak opravil svoje delo pri aktiviranju bata, se izčrpa navzdol skozi sredino svedra in izstopi skozi luknje ali odprtine neposredno na steno skale. Ta visokohitrostni zračni tok odplakne zdrobljene ostanke z dna vrtine in jih ponese navzgor po obročastem prostoru med vrtalno verigo in steno vrtine na površino. Uporaba celotnega obroča vrtalne verige kot povratne poti za odrezke omogoča učinkovito čiščenje, kar je bistvenega pomena za vzdrževanje hitrosti vrtanja in preprečevanje zagozditve svedra. Nastavek sam je običajno opremljen z gumbi iz volframovega karbida, ki so zasnovani tako, da prenesejo ogromne udarne sile in obrabo.

Prednosti uporabe DTHrudarska vrtalna napravaso pomembni. Ker kladivo udari v skalo neposredno na dno vrtine, pride do minimalne izgube energije navzgor po vrtalnem nizu, zaradi česar je zelo učinkovit, zlasti pri globokih luknjah. Nenehno udarno delovanje svedra prav tako pomaga ohranjati enakomerno vrtenje vrtalne verige, kar prispeva k vrtanju bolj ravne luknje v primerjavi z nekaterimi drugimi metodami. DTH naprave so najprimernejša izbira za vrtine velikega premera v odprtih rudnikih trde kamnine, za vodnjake za odvodnjavanje in za vse aplikacije, ki zahtevajo hitro in zanesljivo prodiranje v zahtevne formacije. Zaradi robustnosti sistema, skupaj z zmogljivo rudarsko vrtalno napravo in kompresorjem, postane temelj sodobnega pridobivanja mineralov in gradnje.
