Kako nadzirati kakovost brizganega injektiranja z visokotlačno napravo?

Nadzor kakovosti pri jet fugiranju je najpomembnejši, saj postopek vključuje skrito podzemno delo, kjer lahko napake ogrozijo strukturno celovitost, vodotesnost ali dolgotrajno obstojnost. Visok pritisknaprave za jet fugiranjeČeprav so zelo učinkoviti, zahtevajo natančen nadzor, da se zagotovijo dosledni rezultati. Ta članek opisuje celovit okvir nadzora kakovosti, ki zajema faze načrtovanja, izvajanja, spremljanja in preverjanja, usklajen z mednarodnimi standardi, kot sta EN 12716 in ASTM D6001.

1. Načrtovanje in preizkusi pred gradnjo

Preiskava tal: Izvedite podrobne geotehnične raziskave za opredelitev variabilnosti tal, podzemne vode in ovir.

Testni program: Izvedite poskuse na terenu, da določite optimalne parametre brizganja (tlak, pretok, vrtilne/odvzemne hitrosti) za različne plasti tal.

Načrt mešanice za fugiranje: Laboratorijski preizkus razmerja fugirne mase za trdnost, prepustnost in uporabnost. Uporabite dodatke, če so potrebni za posebne pogoje.

2. Spremljanje v realnem času med gradnjo

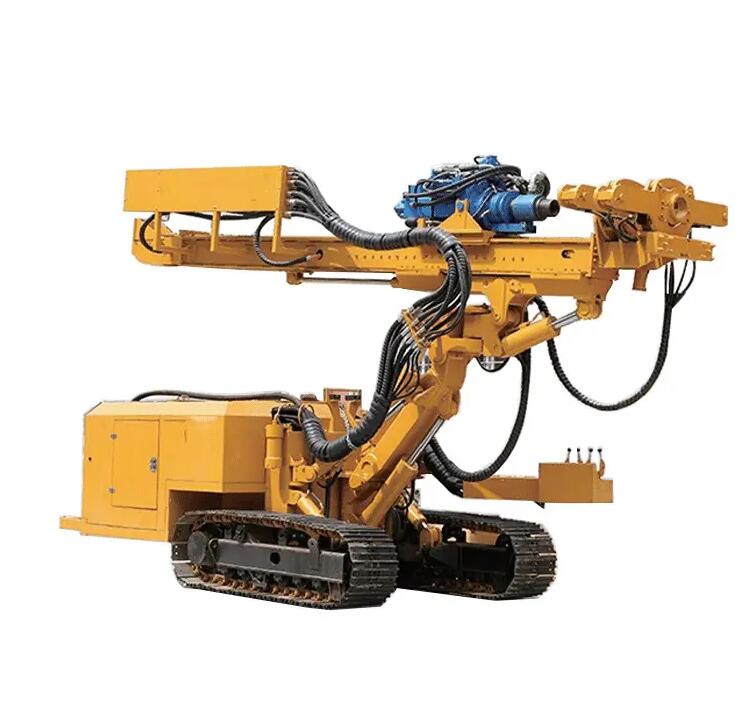

Sodobne visokotlačne ploščadi so opremljene s senzorji in zapisovalniki podatkov za spremljanje:

Hidravlični parametri: tlak vbrizga (običajno 30–60 MPa), pretok in prostornina.

Mehanski parametri: Hitrost vrtenja (5–20 vrt/min), hitrost izvleka (5–30 cm/min) in navor.

Lastnosti fugirne mase: gostota in viskoznost, merjeni neposredno.

Odstopanja, ki presegajo tolerance, sprožijo alarme in zahtevajo takojšnje korektivne ukrepe. Avtomatizirani sistemi lahko prilagajajo parametre glede na povratne informacije v realnem času.

3. Geometrija stebra in zagotavljanje kontinuitete

Navpičnost in poravnava: Za spremljanje navpičnosti vrtalne palice uporabite merilnike naklona ali giroskopska orodja, zlasti za globoke stebre.

Kontrola premera stebra: posredne metode, kot so preskusi dviganja ali meritve dvigovanja tal, lahko pokažejo zadosten premer. Za kritične projekte se lahko uporabijo kamere v vrtini ali geofizična tomografija.

Preverjanje prekrivanja: zagotovite prekrivanje zaporednih stebrov v skladu z načrtom (običajno 10–30 % premera) z natančnimi sistemi za določanje položaja (GPS ali totalna postaja).

4. Kakovost materiala in ravnanje

Krmiljenje obrata za doziranje: avtomatizirano doziranje z meritvami na podlagi teže zagotavlja dosledno sestavo injekcijske mase.

Vzorčenje in testiranje: Pogosto vzemite vzorce injekcijske mase za preverjanje časa strjevanja, trdnosti in gostote.

Kalibracija opreme: Redno umerjajte merilnike tlaka, merilnike pretoka in črpalke.

5. Preverjanje po izgradnji

Vrtanje jedrov in laboratorijsko testiranje: Izvlecite jedra iz izbranih stebrov, da ocenite neomejeno tlačno trdnost, gostoto in homogenost.

Preskusi prepustnosti: Za odrezane stene izvedite preskuse prepustnosti na kraju samem (npr. preskuse padajoče glave) ali laboratorijske teste na jedrih.

Nedestruktivno testiranje: Zvočna karotaža med luknjami, termično slikanje ali raziskave upornosti lahko odkrijejo praznine ali nedoslednosti.

Preskušanje obremenitve: Izvedite preskuse obremenitve plošč ali preskuse celovitosti za nosilne stebre.

6. Dokumentacija in skladnost

Vodite podrobno dokumentacijo o kakovosti, vključno z:

Zapisi o stanju z GPS koordinatami in globinami.

Dnevniki parametrov in poročila o nepravilnostih.

Potrdila o laboratorijskih testih in poročila o pregledih.

Primerjava rezultatov z konstrukcijskimi specifikacijami (npr. trdnost > 1 MPa, prepustnost < 10⁻⁶ cm/s).

Primer primera: tesnjenje portala tunela

V projektu železniškega predora je bilo uporabljeno injektiranje s curkom za ustvarjanje vodotesnega tesnila okoli portala v peščenem gramozu. Nadzor kakovosti je vključeval spremljanje tlaka/pretoka v realnem času, dnevno testiranje injekcijske mase in jedkanje po gradnji. En stolpec je pokazal nizko moč; preiskava je pokazala zamašeno šobo med gradnjo. Steber je bil ponovno izvrtan in zafugiran, da bi se izognili morebitnemu vdoru vode.

Pogoste pasti in rešitve

Neskladni premeri: pogosto zaradi različnih hitrosti izvleka. Rešitev: Uporabite avtomatiziran nadzor dviga in usposobite operaterje.

Šibka trdnost: Lahko je posledica slabega mešanja zemlje in injekcijske mase ali nepravilnega razmerja med vodo in cementom. Prilagodite parametre in povečajte čas mešanja.

Težave s prepustnostjo: Vrzeli med stebri se lahko odpravijo s prekrivajočim se ponovnim fugiranjem.

Zaključek

Kontrola kakovosti vjet fugiranjez visokotlačnimi napravami je večplasten proces, ki zahteva integracijo tehnologije, strokovnega znanja in strogih protokolov. Z uporabo digitalnega nadzora, sistematičnega testiranja in prilagodljivega upravljanja lahko inženirji dobavijo elemente, ki so zliti s curkom, ki izpolnjujejo najvišje standarde učinkovitosti, kar zagotavlja varnost in dolgo življenjsko dobo geotehničnih struktur.
