Kakšen je vodnik po korakih za uporabo sidrne naprave za podporo temeljev?

Kakšen je vodnik po korakih za uporabo sidrne naprave za podporo temeljev?

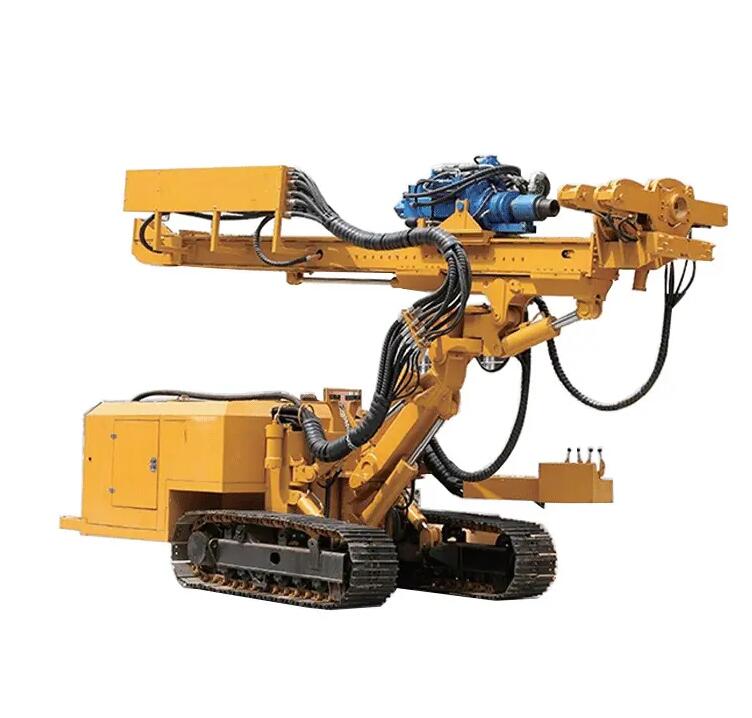

Uporaba podpore fundacijesidrne napraveje kritičen proces v geotehničnem inženirstvu, ki zagotavlja stabilnost in varnost konstrukcij v zahtevnih razmerah tal ali kamnin. Ti specializirani vrtalni stroji so zasnovani za vgradnjo zemeljskih sider, vezic ali žebljev za zemljo, ki utrjujejo temelje, podporne stene ali pobočja. Vendar upravljanje sidrne naprave zahteva natančnost, tehnično znanje in dosledno upoštevanje varnostnih protokolov za doseganje optimalnih rezultatov. Ta članek vsebuje obsežen vodnik po korakih za uporabo sidrne naprave za podporo temeljev, pripravo pokrivanja, vrtanje, namestitev in postopke po namestitvi.

1. korak: Predoperativno načrtovanje in ocena lokacije

Pred namestitvijo sidrne naprave je treba opraviti temeljito oceno lokacije. To vključuje pregledovanje geotehničnih poročil za razumevanje sestave tal, ravni podzemne vode in zahtev glede nosilnosti. Inženirji določijo vrsto sidra (npr. injektirana sidra, vijačna sidra), globino, premer in razmik na podlagi konstrukcijskih zahtev. Poleg tega se na lokaciji pregledajo ovire, kot so podzemne naprave, naravne formacije ali obstoječe strukture. Pred mobilizacijo je treba pridobiti vsa potrebna dovoljenja in varnostna potrdila.

2. korak: Nastavitev in kalibracija opreme

Ko ste na mestu, postavite sidrno napravo na stabilno, ravno podlago z uporabo izvlečkov ali stabilizatorjev, da preprečite nagibanje med delovanjem. Prepričajte se, da je ploščad poravnana z določenimi vrtalnimi točkami v skladu z inženirskim načrtom. Umerite hidravlične in elektronske sisteme naprave, vključno s kotom vrtanja, nastavitvami navora in dovodnim tlakom, v skladu s tehničnimi specifikacijami. Opravite predobratovalni pregled vseh sestavnih delov, kot so drog, vrtalni niz in hidravlične cevi, da potrdite, da so v optimalnem stanju.

3. korak: Vrtanje in priprava lukenj

Začnite vrtati tako, da izberete ustrezen sveder in tehniko glede na razmere tal ali skale. Za mehka tla se lahko uporabi rotacijsko vrtanje z neprekinjenim letečim svedrom, medtem ko bo za trde kamnine morda potrebno vrtanje s kladivom navzdol (DTH). Spremljajte parametre, kot so hitrost vrtanja, navor in tlak izpiranja, da ohranite celovitost luknje. Med vrtanjem po potrebi uporabite tekočine za ohišje ali stabilizacijo, da preprečite zrušitev luknje. Ko je ciljna globina dosežena, luknjo temeljito očistite z izpiranjem z zrakom ali vodo, da odstranite ostanke in zagotovite ustrezno trdnost spoja za sidro.

4. korak: Namestitev sidra in fugiranje

V izvrtano luknjo vstavite montažni sklop sidra (običajno jekleno kito ali drog). Za fugirana sidra pripravite mešanico za fugiranje v skladu s projektnimi specifikacijami—običajno je to mešanica na osnovi cementa z dodatki za večjo trdnost in odpornost proti koroziji. Uporabite tremie cev ali cev za injekcijsko maso za črpanje injekcijske mase v luknjo od spodaj navzgor, pri čemer zagotovite, da ne ostanejo zračni žepi. V primeru naknadno zalitih sider uporabite tlačno fugiranje po začetnem strjevanju, da izboljšate nosilnost.

5. korak: stres in zaklepanje

Ko injekcijska masa doseže zadostno trdnost (preverjeno z laboratorijskimi testi), obremenite sidro s hidravlično dvigalko na projektno obremenitev. Ta postopek, znan kot prednapenjanje, zagotavlja, da je sidro aktivno in se lahko takoj upre silam. Spremljajte raztezek in manometre med obremenitvijo, da potrdite skladnost s konstrukcijskimi tolerancami. Ko je dosežena ciljna obremenitev, blokirajte sidro s sklopom ležajne plošče in matice. Zabeležite vse podatke o obremenitvah za zagotavljanje kakovosti in prihodnjo uporabo.

6. korak: Preverjanje in dokumentacija po namestitvi

Izvedite preskuse celovitosti, kot so preskusi vzleta ali dokazne obremenitve, da preverite učinkovitost sidra. Po potrebi namestite sisteme za zaščito pred korozijo (npr. rokave, napolnjene z mastjo, ali epoksi premaze), da zagotovite dolgotrajno vzdržljivost. Nazadnje dokumentirajte celoten postopek, vključno z izvedenimi risbami, poročili o preskusih in priporočili za vzdrževanje. Pri kritičnih strukturah se lahko priporoča redno spremljanje obremenitve in premika sidra.

Z upoštevanjem tega sistematičnega vodnika lahko operaterji zagotovijo varno, učinkovito in zanesljivo uporabo temeljevsidrne naprave. Spoštovanje industrijskih standardov, kot so standardi Mednarodnega združenja za mehaniko tal in geotehnični inženiring (ISSMGE), je bistveno za uspeh projekta.
